概述

　　GX型螺旋輸送機是利用螺旋轉動將物料沿機完連續推移而進行輸送的。軸瓦一般采用粉末冶金，吊軸承采用滑動軸承設有防塵密封裝置，吊軸和螺旋軸采用滑塊連接。因此，使得GX型螺旋輸送機具備了結構簡單外形尺寸小，成本低，操作安全，能按工藝要求滿足多點進料和排料等優點。


特點

產品特點

　　1.整機體積小、轉速高、確?？焖倬鶆蜉斔?。
　　2.GX型螺旋輸送機承載能力大、安全可靠。
　　3.出料端設有清掃裝置，整機噪聲低、適應性強，進出料口位置布置靈活。
　　4.GX型螺旋輸送機適應性強、安裝維修方便、壽命長。
　　5.密封性好、外殼采用無縫鋼管制作，端部采用法蘭互相連接成一體，剛性好。

GX型螺旋輸送機的制法和裝法說明

        GX螺旋機按使用場合要求的不同，分為S制法和D制法兩種。
        S制法帶有實體螺旋面的螺旋，其螺距等于直徑的0.8倍。
        D制法—帶有帶式螺旋面的螺旋，其螺距等于直徑。

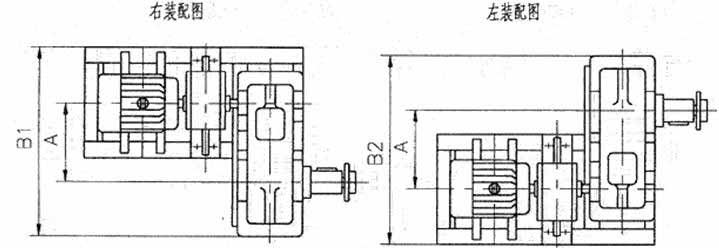

        GX螺旋—機按驅動裝置裝配方法的不同，分為右裝和左裝兩種
        右裝—站在電動機尾部向前看，減速器低速軸在電動機的右側。
        左裝—站在電動機尾部向前看，減速器低速軸在電動機的左側。
        GX螺旋機的出料口有方形出料口、手推式出料口和齒條式出料口三種。后兩種出料口拉板的開閉方向，隨安裝不同而分右裝、左裝兩種：
        右裝—站在螺旋機頭節往尾節看，拉板向右拉開。
        左裝—站在螺旋機頭節往尾節看，拉板向左拉開。


參數

技術性能及技術參數

規格		主要技術性能		驅動裝置				重量kg
直徑	長度m	產量（水泥）t/h	轉速 轉/分	減速機		電動機
				型號	速比	型號	功率kW
GX200	～10	9	60	JZQ250	23.34	Y90S—4	1.1	726
GX200	～20	9	60	JZQ250	23.34	Y90L—4	1.5	1258
GX250	～10	15.6	60	JZQ250	23.34	Y100L2—4	2.2	960
GX250	～20	15.6	60	JZQ250	23.34	Y100L1—4	3	1750
GX300	～10	21.2	60	JZQ350	23.34	Y100L2—4	3	1373
GX300	～20	21.2	60	JZQ350	23.34	Y112M—4	4	2346
GX400	～10	51	60	JZQ400	23.34	Y132S—4	5.5	1911
GX400	～20	51	60	JZQ500	23.34	Y160M—4	11	2049
GX500	～10	87.5	60	JZQ400	23.34	Y132M—4	7.5	2381
GX500	～20	87.5	60	JZQ650	23.34	Y180M—4	18.5	5389
GX600	～10	134.2	45	JZQ750	23.34	Y180L—4	22	3880
GX600	～10	134.2	45	JZQ850	23.34	Y250M—4	55	7090

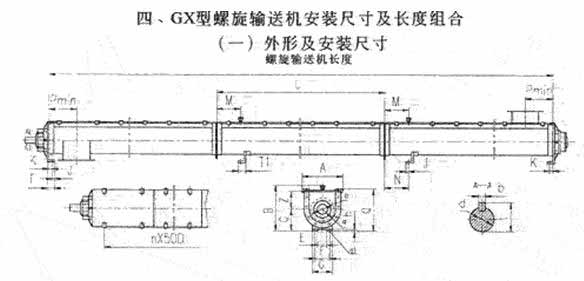

 表二：



螺旋直徑 D	A	B	C	E	F	G	b	K	J	M	N	Q	P	R	T	T1	X	Z	d (dg)	d1	a	f	I	h	b (hs)	t
200	342	384	180	80	140	200	18	25	20	200	200	153	220	110	60	60	123	150	40	16	205	195	80	155	12	43.5
250	392	464	220	140	200	260	20	28	28	200	200	183	270	135	70	70	125	180	50	20	237	225	100	155	16	55
300	468	555	270	160	240	320	22	28	28	200	200	213	300	160	75	70	130	210	60	20	264	250	120	160	18	65.5
400	572	685	340	220	320	400	22	30	35	300	300	273	350	210	90	85	145	270	80	25	325	310	160	180	24	87
500	706	823	400	300	400	500	30	35	40	300	300	333	450	264	100	95	165	330	100	25	393	375	200	205	28	108
600	806	973	500	400	500	600	30	40	40	300	300	383	550	314	110	105	170	380	120	30	433	415	240	205	32	129

　　注：1、螺旋機輸送長度及尺寸L均見表二、表三。 2、圖n×500為蓋板卡子尺寸，n值視螺旋機長度而定。 3、圖中尺寸p為進出料口中心線。

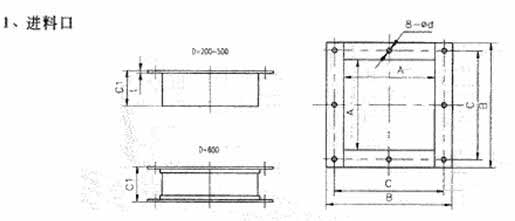

　　表三：

螺旋直徑 D	A	B	C	C1	t	d	重  量 （公斤）	圖  號
200	220	306	272	100	3	9	3.64	GX20·10·00
250	270	356	330	120	3	9	4.80	GX25·10·00
300	320	428	386	140	4	13	8.88	GX30·10·00
400	420	528	492	160	4	13	12.42	GX40·10·00
500	528	662	612	160	4	17	16.56	GX50·10·00
600	628	762	720	180	4	17	21.20	GX60·10·00

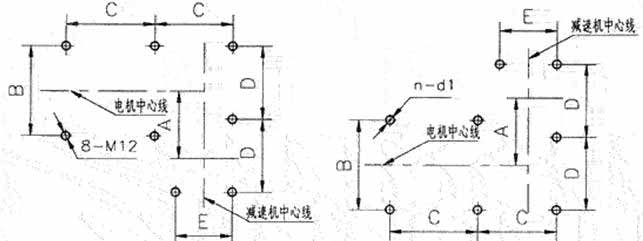

　　表四：





注：1、當螺旋轉速ｎ=21轉/分時，電動機采用6極。2、表中n-d1當n=8時，圖中有黑圓點的地腳螺栓取消。

用途

　　GX型螺旋輸送機可使運輸工作減輕勞動強度，提高工作效率，是工農業各部門機械化運輸工作的主要機組應用范圍很廣，不僅適用于水平或傾斜輸送粉狀、粒狀和小塊狀物料，如：煤、灰、渣、水泥、糧食等，也同樣適用于如：建材、化工、電力、冶金、煤炭、糧食等行業。
